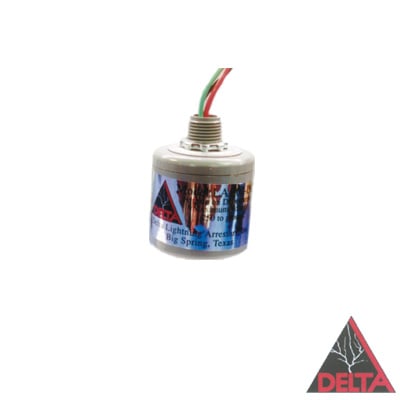

Protector de Descargas Atmosféricas, Diseñado Para Sistemas Fotovoltaicos, Uso en Corriente Directa, 0-500 Vcc

Uso recomendado.

Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.
*Varistor de Oxido Silicón
*Numero iliminato de  protecciones.
*Tiempo de respuesta  5 nanosegundos

Cuando exista una descarga atmosférica el supresor recibirá el daño; cuando la descarga sea directa de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada; el supresor abrirá un orificio de aproximadamente un pulgada en el inferior del bote y expulsara silicio caliente y trozos de plástico; realizando su máxima función de bloqueo y protegiendo el circuito; instale el bote fuera del gabinete como muestran las imágenes.

La instalación en un sistema aislado se hace en el controlador de carga; en los mismos bornes donde se conecta el modulo fotovoltaico

En un sistema de interconexión se hace en la pastilla térmica donde llegan los módulos en el inversor; respetando los colores y polaridades como la imagen anterior; en microinversores se puede omitir.

En corriente alterna se observa otro supresor (especial para corriente alterna) modelo LA302R
